一个规范从诞生到发展逐步走向成熟远非一日之功,特别是消费类产品的市场,所以各位大侠在购买产品时候,一定要仔细查看版本的变化,包括电视机、有线电视机顶盒、流媒体播放器以及其他家庭影院装备等产品,现在还在4K时代,最低的接口也需要买HDMI2.0版本兼容的产品,要不,你就等着后悔!因为现今消费类产品的升级换代实在太快啦!我们一起来聊聊,HDMI1.0到HDMI2.1规格变化.

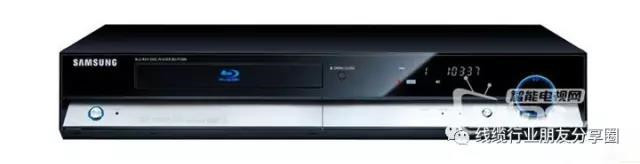

自全球第一部 Blu-ray 播放机 Samsung BD-P1000 是 2006 年推出,采用 HDMI,其后绝大部分 Blu-ray 机以及全高清播放器材都配备HDMI,自此后HDMI一发不可收拾,在线缆行业可谓是呼风唤雨很多年,音视频传输部分从消费类到工业类均有涉足.

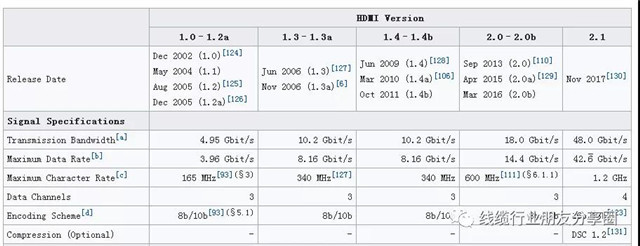

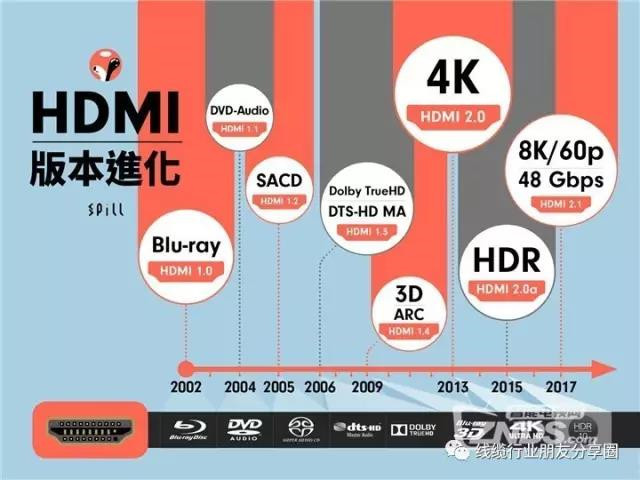

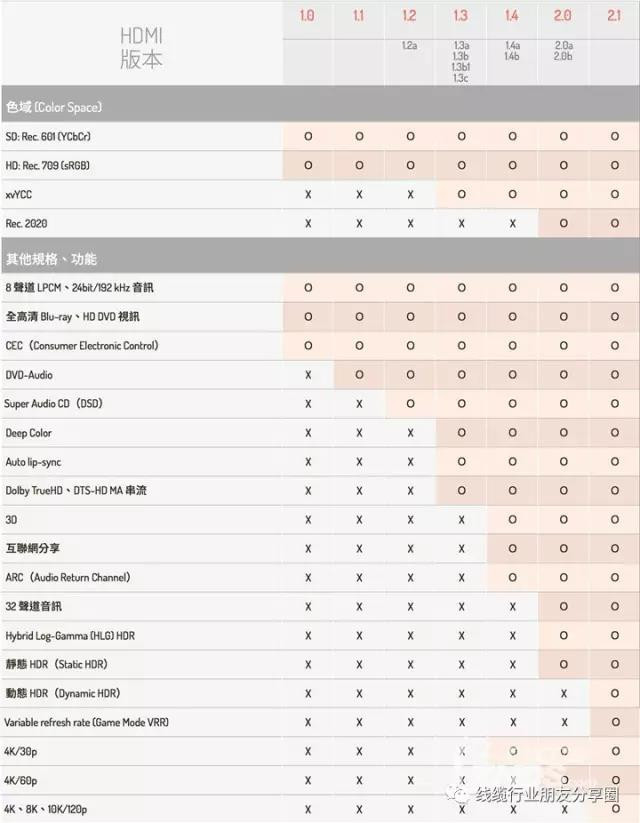

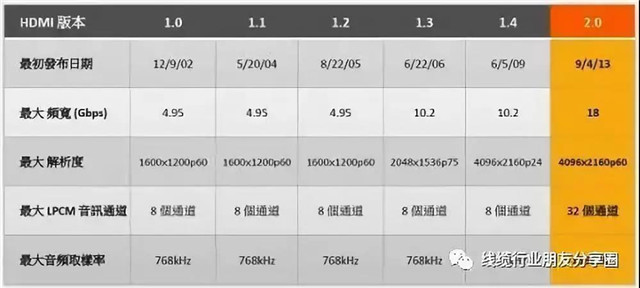

HDMI 版本进化
1.4、2.0 最普遍
2.0a 支持 4K HDR

■HDMI 1.0
支持 Blu-ray 及全高清 1080/60HZ
HDMI 1.0发布于2002年12月9日,是一个单线数字音频/视频连接器接口。链接架构基于DVI,使用完全相同的视频传输格式,但是在视频流的间隔时间内发送音频和其他辅助数据。HDMI 1.0允许最大TMDS时钟为165 MHz(每个链路的带宽为4.95 Gbit/s),与DVI相同。它定义了两个称为A型和B型的连接器,它们分别使用基于单链路DVI-D和双链路DVI-D连接器的pinouts,尽管B型连接器从未用于任何商业产品。HDMI 1.0使用8 b / 10 b编码视频传输,给它3.96 Gbit / s的视频带宽(1920×1080或1920×1080 60 Hz)和8频道LPCM / 192千赫/ 24位音频。HDMI 1.0要求支持RGB视频,可选支持Y′CBCR 4:4:4和4:2:2(强制如果设备支持Y′CBCR其他接口)。颜色深度10 bpc(30位/像素)或12 bpc(36位/像素)允许在使用4:2:2 subsamling,但只有8 bpc(24位/像素)颜色深度时允许使用RGB或Y′CBCR 4:4:4。只支持Rec. 601和Rec. 709颜色空间。HDMI 1.0只允许特定的预定义视频格式,包括EIA/CEA-861-B中定义的所有格式,以及HDMI规范本身列出的一些其他格式。所有HDMI源/接收器也必须能够发送/接收本机单链接DVI视频,并完全符合DVI规范
最早的 HDMI 版本,2002 年 12 月推出,可说是专为当年的 Blu-ray 等全高清软件而设,其最大特点是同时整合了影像和音频传输,比起电脑上的 DVI、DisplayPort 纯影像传输介面,更加适合影音器材使用,HDMI 1.0 已经支持 DVD 及 Blu-ray 视讯,最高频宽达到 4.95 Gbps,当中 3.96 Gbps 用作传输视频流,可以支持 1080/60p 或者 UXGA 解析度;音频方面支持 8 声道的 LPCM 24bit/192kHz,换言之已经播到多声道 Hi-Res,在同期的线缆规格对比,实属相当之强.




■HDMI 1.1
HDMI 1.1在2004年5月20日发布,增加了对DVD-Audio的支持
2004 年 5 月推出,新增了对 DVD-Audio 的支持。DVD-Audio 用 DVD 光碟储存 16bit/44.1kHz 至 24bit/192kHz 的 PCM 音乐,本来同 SACD 一样作为 CD 格式的后继者,不过可惜两种格式都未能普及.



■HDMI 1.2
支持 SACD
2005 年 8 月推出,新增了对 1-bit audio、也就是 SACD 音频串流的支持,最多可支持 8 个声道.DMI CEC 可以让一个遥控就控制全部兼容的器材,相当方便.
HDMI 1.2在2005年8月8日发布,并增加了一个比特音频选项,用于超级音频cd,最多8个频道。为了使HDMI更适合在PC设备上使用,版本1.2还取消了只使用显式支持格式的要求。它增加了制造商创建特定于供应商的格式的能力,允许任意的分辨率和刷新速度,而不局限于预先定义的支持格式列表。此外,它添加显式支持一些新的格式包括720 p在100和120HZ和放松的像素格式支持需求,以便来源只有本地RGB输出来源(PC)不会被要求支持Y′CBCR输出.




■HDMI 1.2a

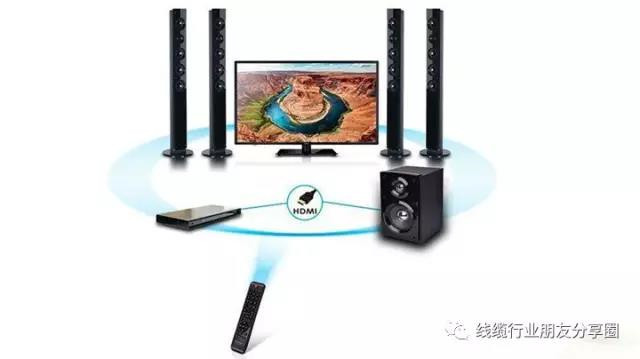

兼容 CEC 多器材操控
HDMI 1.2a于2005年12月14日发布,完全指定了消费者电子控制(CEC)特性、命令集和CEC遵从性测试.
HDMI 1.2 的小改版,在同年 12 月推出,支持全部 CEC(Consumer Electronic Control)功能,让兼容的器材以 HDMI 连接时以一个遥控就可以全部控制。

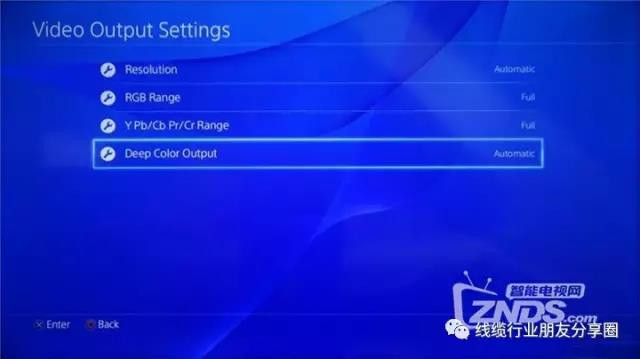

新一代的电视、Blu-ray 机等器材都可以支持 Deep Color 技术,令显示的颜色可以更丰富

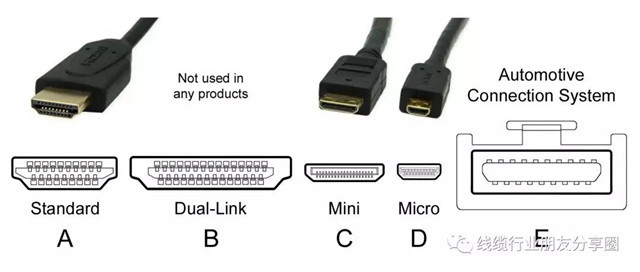

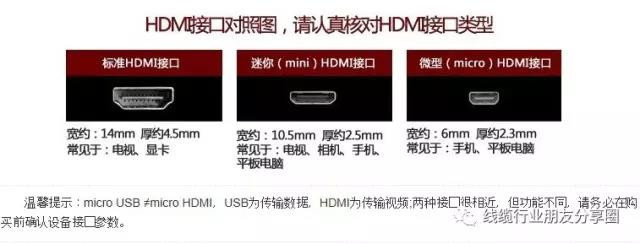

HDMI Type-A 也就是最常见的 HDMI 插头是在 1.0 版本就沿用至今,Type C(mini HDMI)则是 1.3 版推出、Type D(micro HDMI )是在 1.4 版本推出.

■HDMI 1.3
频宽增至 10.2 Gbps、支持 Deep Color 及高清音效串流

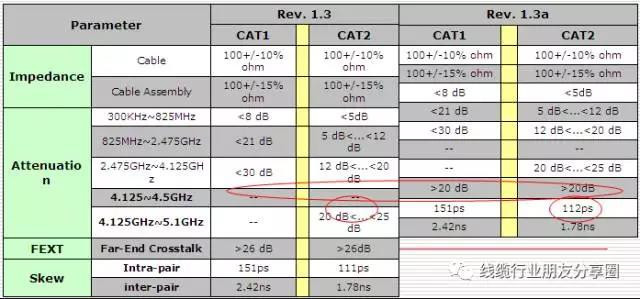

2006 年 6 月推出的一次大改版,将频宽一口气增加至 10.2 Gbps,可以支持 30bit、36bit 及 48bit 的 xvYCC、sRGB 或者 YCbCr 的 Deep Color 技术。此外亦支持了 Dolby TrueHD 及 DTS-HD MA 高清音效的串流,可由 Blu-ray 机经 HDMI 串流音讯到支持的功放机解码,其后的 HDMI 1.3a、1.3b、1.3b1 以及 1.3c 都只是小改动.




由《阿凡达》带来的 3D 热潮持续了几年的时间,所以 HDMI 的新功能好多都是针对 3D 作优化.

■HDMI 1.4
支持 4K/30p、3D 及 ARC

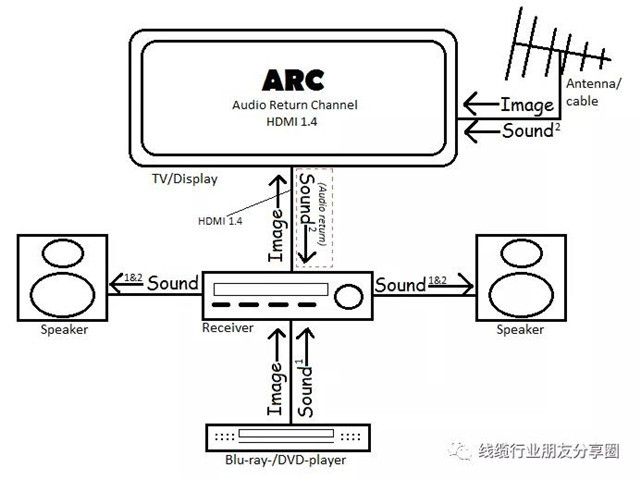

HDMI 1.4 可算是早几年最普及的一个版本,2009 年 5 月推出,已经支持 4K 解析度,不过就只有 4,096 × 2,160/24p 或者 3,840 × 2,160/24p/25p/30p。当年亦是 3D 热潮开始的时候,HDMI 1.4 也支持了 1080/24p、720/50p/60p 的 3D 影像。音频方面新增了相当实用的 ARC(Audio Return Channel)功能,让电视音频可以经由 HDMI 回传到功放机再输出。也新增了 100Mbps 的网络传输功能,通过 HDMI 可以分享互联网连接.




■HDMI 1.4a、1.4b
新增 3D 功能的小改版
由《阿凡达》带起的 3D 热潮一路持续,所以分别在 2010 年 3 月同 2011 年 10 月推出了小改版 HDMI 1.4a 及 1.4b,主要都是针对 3D 而设,例如加多了两种广播用的 3D 格式、支持 1080/120p 的 3D 影像等。

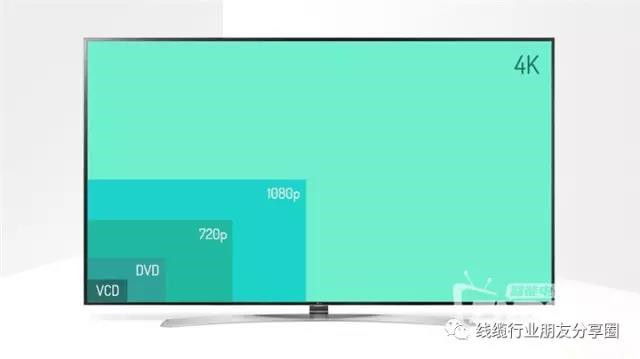

由 HDMI 2.0 开始,视频解析度支持到 4K/60p,也是现时很多电视、功放机等器材较常用到的 HDMI 版本.

■HDMI 2.0
真 4K 版本、频宽增至 18 Gbps
在 2013 年 9 月推出的 HDMI 2.0 又被称为“HDMI  UHD”,虽然 HDMI 1.4 已经支持 4K 视频,不过只支持到 30p 的较低规格。HDMI 2.0 将频宽由 10.2 Gbps 增至 18 Gbps,可以支持 4K/60p 视频、兼容 Rec.2020 色深。现时比较多器材,包括电视、功放机、Blu-ray 机等都是采用这个 HDMI 版本。




■HDMI 2.0a
支持 HDR
2015 年 4 月推出的 HDMI 2.0 小改版,加入了 HDR 支持。现时大部分新一代支持 HDR 的电视都会采用这个版本,新的功放机、UHD Blu-ray 机等也会设有 HDMI 2.0a 端子。其后的 HDMI 2.0b 则是由原本支持 HDR10 的规格,新增了 Hybrid Log-Gamma 这个广播用的 HDR 格式.
HDMI 2.1 标准支持 8K 解析度的视频

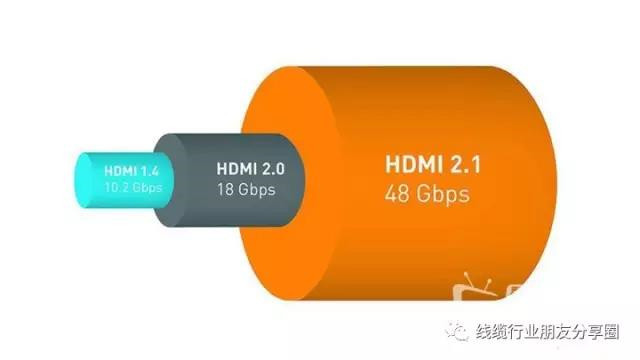

HDMI 2.1 将频宽大幅提升到 48Gbps.




■HDMI 2.1
支持 8K/60Hz、4K/120Hz 视频、Dynamic HDR(动态HDR)
2017 年 1 月推出的最新 HDMI 版本,频宽大幅提升至 48Gbps,可以支持高达 7,680 × 4,320/60Hz(8K/60p) 的影像,或者 4K/120Hz 的更高帧率影像。HDMI 2.1 将会继续对应返原有的 HDMI A、C 及 D 等几种插头设计。而且支持新的 Dynamic HDR 技术,比起现时的“静态”HDR,“动态”HDR 可以因应每一格画面的光暗分布进一步提升对比同光暗层次表现。音效方面,HDMI 2.1 支持新的 eARC 技术,比起现有的 ARC(Audio Return Channel),可以回传 Dolby Atmos 等 Object-based 音效。

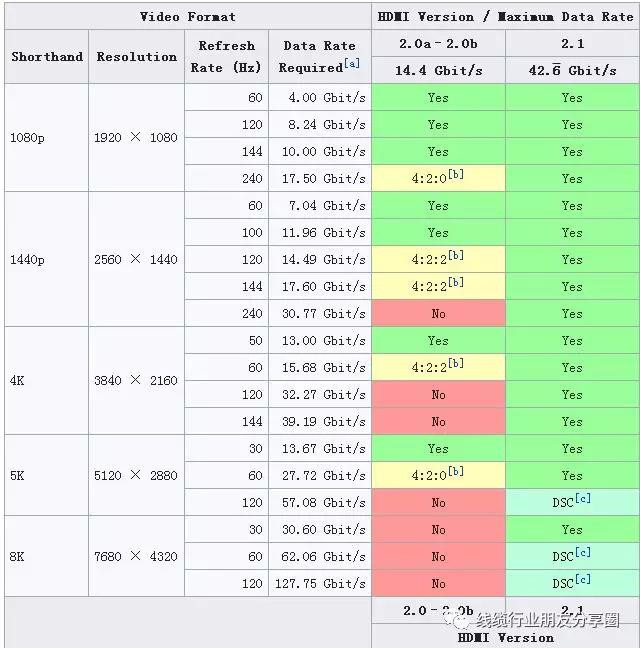

■刷新HDR10视频的频率限制

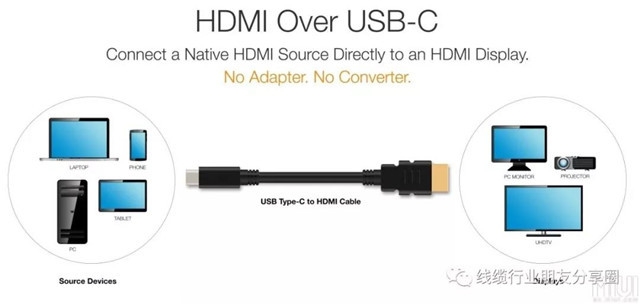

HDMI Alternate Mode for USB Type-C
USB-C的HDMI替代模式允许使用USB-C连接器的HDMI支持源直接连接到标准的HDMI显示设备,而不需要适配器。[176]该标准于2016年9月发布,支持所有HDMI 1.4b特性,如超高清30 Hz的视频分辨率,以及消费者电子控制(CEC)。在此之前,类似的显示端口替代模式可用于从USB Type-C源连接到HDMI显示器,但在这种情况下,需要从显示端口转换到HDMI的活动适配器,HDMI替代模式直接连接到显示器.

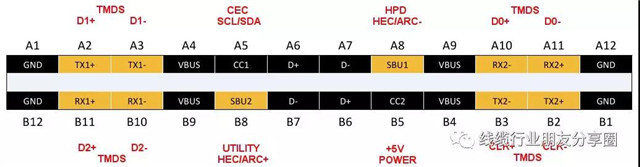

备用模式重新配置USB-C中存在的四对超速微分对,以携带三个HDMI TMDS通道和时钟信号。这两个边带使用别针(SBU1和SBU2)用于携带HDMI以太网和音频返回通道和热插拔检测功能(HEAC + /效用销和HEAC−/ HPD销)。因为没有足够的可重构别针留在USB-C容纳DDC时钟(sci),DDC(SDA)的数据,和CEC -这三个信号之间的桥接通过USB功率输出HDMI源和汇2.0(USB-PD)协议,并进行USB-C配置通道(CC)线,这是可能的,因为电缆是电子标记的,它包含一个USB-PD节点),用于将DDC和CEC从源通过配置通道传输到电缆中的节点,这些USB-PD消息被接收并作为再生的DDC (SCL和SDA信号)或CEC信号转发到HDMI接收器



小编总结:HDMI产品在Type-C线缆的冲击下,目前已经萎缩很大的市场份额,但是由于前期HDMI在高清转换领域的领先地位,只要发布HDMI更高的规格,更多的亮点,提高产品的技术要求,未来还可以有弯道超车的机会,由于Type-C连接器的缺陷,接口的可靠性偏弱,电视,显示器及在工业内的音视频部分,难以有更好的表现.
